Dlaczego nawet minimalne rozjechanie osi wału zmienia pracę silnika i generatora wałowego

Po kompleksowym remoncie układu napędowego luksusowego jachtu motorowego oczekuje się idealnie płynnej pracy. Często jednak krótko po opuszczeniu stoczni pojawiają się niepokojące symptomy. Niewielkie przesunięcie osi wału względem silnika, wynoszące zaledwie 0,06 milimetra, wystarczy do uruchomienia łańcucha niszczących zjawisk. Początkowo problem pozostaje niewidoczny, ale podczas pracy pod stałym obciążeniem generuje narastające wibracje, uciążliwy hałas oraz niebezpieczny wzrost temperatury opraw. Ten niepozorny błąd montażowy prowadzi ostatecznie do przyspieszonego zużycia wszystkich współpracujących elementów mechanicznych.

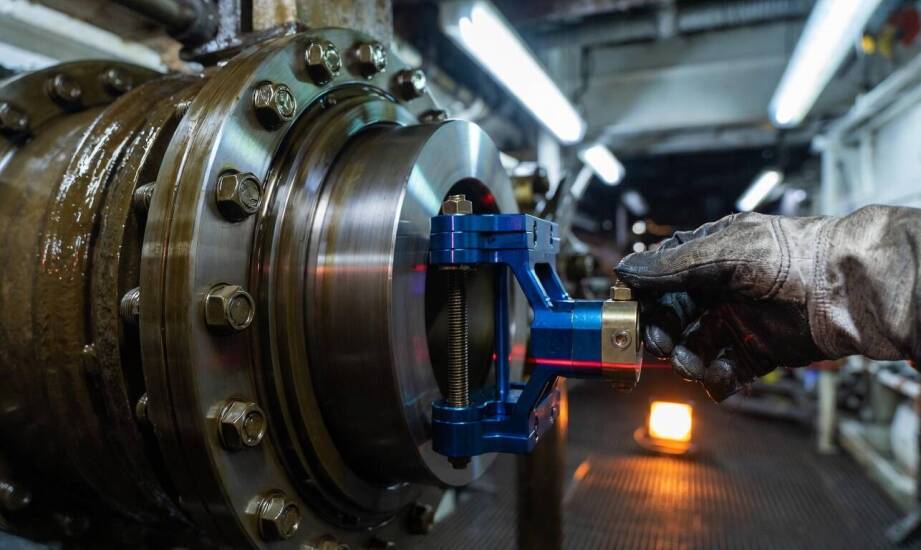

Jak laserowe osiowanie mierzy położenie silnika i wału

Laserowe osiowanie wałów mierzy położenie osi z rozdzielczością 0,001 milimetra, co pozwala natychmiast wykryć niewspółosiowość równoległą oraz kątową. Tradycyjne metody, wykorzystujące stalowy liniał lub wskaźnik zegarowy, opierają się w dużej mierze na ocenie wizualnej i mechanicznej precyzji montera. Takie podejście zwiększa ryzyko błędu ludzkiego i ogranicza maksymalną dokładność do poziomu zaledwie dziesiątych części milimetra. System optyczny wykorzystujący wiązkę lasera całkowicie eliminuje problem ugięcia uchwytów pomiarowych, który często fałszuje wyniki w klasycznych metodach. Urządzenie rejestruje dane w czasie rzeczywistym i od razu generuje cyfrową dokumentację pomiarową. Pozwala to na bieżącą korektę pozycji silnika względem przekładni i wału napędowego z precyzją rzędu mikronów.

W codziennej praktyce stoczniowej weryfikacja współosiowości stanowi obowiązkowy punkt harmonogramu po każdej wymianie strategicznych elementów napędu. Pomiar przeprowadza się bezpośrednio po zamontowaniu nowych łożysk, sprzęgieł elastycznych czy uszczelnień mechanicznych. Zapewnia to utrzymanie parametrów w wąskich granicach tolerancji, które narzucają producenci nowoczesnych układów morskich. Specjaliści Brokos Service od 1991 roku realizują takie zadania w gdańskich stoczniach Marine Projects i Conrad Shipyard. Firma wykorzystuje zaawansowany park maszynowy, obsługując statki pełnomorskie oraz jachty pomorskie, które wymagają najwyższych standardów kultury pracy napędu. Dokładna weryfikacja zabezpiecza armatorów przed kosztownymi awariami z dala od portu.

Skutki niewspółosiowości dla sprzęgła, łożysk i uszczelnień

Brak idealnego pokrycia osi obrotu zmusza mechanizmy do ciągłego pokonywania potężnych oporów. Niewspółosiowość wału wywołuje nierównomierne obciążenie materiału, wprowadzając dodatkowe siły osiowe i promieniowe, których łożyska nie są zaprojektowane przenosić. Efektem tego zjawiska jest błyskawiczne nagrzewanie się bieżni, degradacja filmu smarnego i ostatecznie zatarcie całego mechanizmu. Dane techniczne wskazują, że od 30 do 50 procent wszystkich przedwczesnych uszkodzeń łożysk wynika z błędnego ustawienia osi. Równolegle cierpi samo sprzęgło, które pracuje pod nieustannym napięciem zginającym. Prowadzi to do jego trwałej deformacji, pękania elementów elastycznych oraz niebezpiecznych wycieków oleju przez zniekształcone uszczelnienia.

Objawy problemu różnią się w zależności od konkretnego podzespołu. W głównym silniku wada manifestuje się jako odczuwalne wibracje i dudnienie, które nasilają się przy nagłych zmianach prędkości obrotowej. Zupełnie inaczej reaguje generator wałowy, który jest połączony bezpośrednio z główną linią wału. Problemy z prądnicą ujawniają się najmocniej podczas wielogodzinnego, równego rejsu. Niewspółosiowość generatora powoduje wahania częstotliwości prądu przy stałym zapotrzebowaniu na energię, a także przenosi niszczące naprężenia na jego własne podzespoły.

Układy napędowe jednostek pływających pracują w środowisku podatnym na odkształcenia. Pomiar laserowy należy bezwzględnie powtórzyć po każdym dokowaniu statku, po kolizji kadłuba, a także po jakimkolwiek remoncie fundamentów silnika. Sam proces podnoszenia jednostki z wody i opierania jej na blokach dokowych wywołuje zauważalne zmiany geometrii. Te mikroskopijne przesunięcia potrafią trwale zmienić punkty podparcia wału, niwecząc wcześniejsze ustawienia wykonane na wodzie.

Precyzyjne zestrojenie całej osi obrotu zdecydowanie wykracza poza zwykłą procedurę montażową. Stanowi fundament bezpiecznej i bezawaryjnej eksploatacji każdej dużej jednostki pływającej. Eliminacja drgań u samego źródła obniża poziom hałasu w maszynowni i w kajutach pasażerskich. Prawidłowo przeprowadzony pomiar laserowy chroni kluczowe podzespoły przed zmęczeniem materiału, zapewniając stabilność pracy i znacząco wydłużając żywotność układu mechanicznego.
